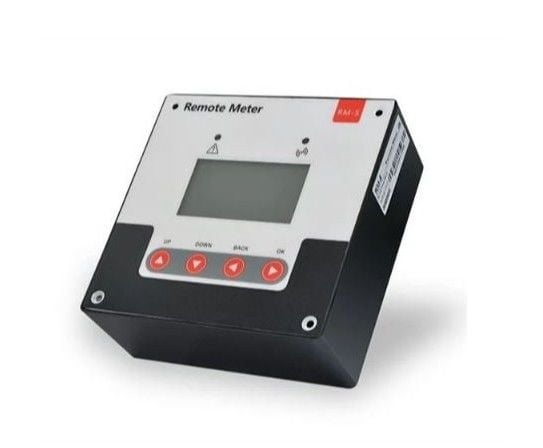

Max Harici Ekran Modülü Display (ML Serileri için) (RM-5)
Max Harici Ekran Modülü Display (ML Serileri için) (RM-5), ML serisi solar şarj kontrol cihazlarının çalışma durumunu gerçek zamanlı olarak izlemek ve yönetmek için tasarlanmış gelişmiş bir kontrol ve görüntüleme ünitesidir. Grafik ve sayısal verileri aynı anda sunabilen 128×64 LCD ekranı sayesinde güneş enerjisi sistemine ait önemli parametreler kullanıcıya anlaşılır ve detaylı bir şekilde sunulur.
Max Harici Ekran Modülü Display (ML Serileri için) (RM-5), panel voltajı, akü voltajı, şarj akımı, yük akımı ve sistem sıcaklığı gibi kritik bilgileri görüntüleyerek enerji sisteminin performansını kolayca takip etmenizi sağlar. Ayrıca geçmiş günlere ait enerji üretim ve tüketim verilerinin okunabilmesi sayesinde sistem analizi yapmak çok daha kolay hale gelir.
128×64 grafik LCD ekran
Sayısal ve grafik tabanlı menü yapısı ile tasarlanan ekran, kullanıcıların enerji sistemine ait verileri hızlı şekilde yorumlayabilmesini sağlar. Ana menü aynı anda birçok parametreyi göstererek sistem durumunu tek bakışta anlamayı mümkün kılar.
Geçmiş veri kayıtlarını görüntüleme
Max Harici Ekran Modülü Display (ML Serileri için) (RM-5), belirli günlere ait geçmiş enerji verilerini okuyabilme özelliği sunar. Bu sayede sistem performansı analiz edilebilir ve enerji üretim tüketim dengesini değerlendirmek mümkün olur.
Akıllı uyarı ve alarm sistemi
Sistem hataları veya anormal durumlar oluştuğunda sesli alarm fonksiyonu devreye girer. Kullanıcı isterse bu alarm özelliğini açıp kapatabilir. Ayrıca cihaz üzerinde bulunan durum LED’leri iletişim hatalarını ve kontrol cihazı uyarılarını görsel olarak bildirir.
Gelişmiş iletişim altyapısı
Max Harici Ekran Modülü Display (ML Serileri için) (RM-5), standart Modbus iletişim protokolünü destekler ve RJ12 bağlantı arayüzü ile kontrol cihazına bağlanır. Ayrıca düşük enerji tüketimli BLE 4.0 özelliği sayesinde mobil uygulamalarla entegre çalışarak sistem verilerinin uzaktan görüntülenmesine imkan tanır.
Teknik Bilgiler
| Model | RM-5 |
|---|---|
| Ekran Tipi | 128 × 64 LCD grafik ekran |
| İletişim Arayüzü | RJ12 (6-PIN) |
| İletişim Protokolü | Modbus |
| Baud Rate | 9600 BPS |
| Bekleme Güç Tüketimi | LCD arka ışık açık: <35mA / 12V LCD arka ışık kapalı: <25mA / 12V |
| Çalışma Sıcaklığı | -35°C ~ +65°C |
| Ürün Boyutları | 115.82 × 115.82 mm |
| Kurulum Ölçüsü | 50 × 50 mm veya 70 × 70 mm |
| Ürün Ağırlığı | 0.5 kg |
Ekranda Görüntülenebilen Veriler
| Solar panel voltajı |
| Akü voltajı |
| Şarj akımı |
| Yük akımı |
| Şarj kapasitesi (Ah) |
| Deşarj kapasitesi (Ah) |
| Sistem sıcaklığı |
| Hata kodları ve sistem uyarıları |
